Meaisíní Táthú Ultrasonaic: Múnlaí, Sonraíochtaí, agus Feidhmchláir

Sainmhíniú ar mheaisíní táthúcháin

Is féidir na meaisíní go léir a oibríonn i dtairiscint suas agus síos a rangú mar mheaisíní táthúcháin, lena n-áirítear spot-táthairí agus meaisíní táthúcháin plaisteacha. Is féidir go leor táirgí neamhchaighdeánacha a úsáideann an tairiscint seo a chatagóiriú go ginearálta mar tháthú meaisíní slitting teicstíle ultrasonaic , fiú mura táirgí caighdeánaithe iad.

Meaisíní táthú plaisteach

Múnla: AH-15KHZ2000-4200Thiar

Sonraíochtaí:

• Minicíocht: 15kHz

• Cumhacht: 2000-3200Thiar

• Brú aeir: 0.1-0.8MPA

• Voltas Ionchuir: AC 220V-240V

• Stróc táthú: 750mm

• Struchtúr fráma: Coláiste cruinn

• Am aschuir: 0.01-9.99s

• Modhanna oibriúcháin: Modh ama, mód láimhe

• Modh ardaithe: Roth láimhe láimhe

• Córas tiomána: Nithiúil

• Modh fuaraithe: Fuarú Aeir

• Cásáil gineadóra: Leathán miotail

• Ciorcad Gineadóra: Rianú minicíochta uathoibríoch cliste digiteach

• Mód Rialaithe: 485 Cumarsáid

• Meaisín Meaisín: 90kg

• Toisí Meaisín (L. Thiar H): 650 400 1050mm

• Toisí gineadóra (l Thiar H): 380 240 130mm

Príomhghnéithe:

1. Comhlacht dísle domhantarraingthe le meaisínithe CNC le haghaidh cruinneas ard.

2. Baineann príomh -chomhpháirteanna úsáid as páirteanna allmhairithe le haghaidh aschur cumhachtach agus cobhsaí.

3. Ceithre scriúnna leibhéalta le haghaidh coigeartuithe tapa agus éifeachtúla múnla.

4. Spás oibre inchoigeartaithe do mhéideanna éagsúla táirgí.

5. Meicníocht tosaithe dé-chnaipe le haghaidh sábháilteachta feabhsaithe.

6. Deartha le haghaidh táthú, fusing, seamadh, spot táthú, gearradh, agus leabú miotail ábhar teirmeaplaisteach, comhpháirteanna plaisteacha, agus fabraicí neamhfhite.

Iarratais:

Oiriúnach d'ábhair táthúcháin thart ar 5cm i méid, lena n -áirítear ábhair thiubha nó comhpháirteanna plaisteacha beaga amhail plocóidí luchtaire agus boinn charger.

Múnla: AH-15KHZ4200W

Sonraíochtaí:

• Minicíocht: 15kHz

• Cumhacht: 4200-6000W

• Brú aeir: 0.1-1.0MPA

• Voltas Ionchuir: AC 220V-240V

• Stróc táthú: 100mm

• Struchtúr fráma: Coláiste cruinn

• Am aschuir: 0.01-9.99s

• Modhanna oibriúcháin: Mód ama, mód láimhe, mód fuinnimh

• Modh ardaithe: Roth láimhe láimhe

• Córas tiomána: Nithiúil

• Modh fuaraithe: Fuarú Aeir

• Cásáil gineadóra: Leathán miotail

• Ciorcad Gineadóra: Rianú minicíochta uathoibríoch cliste digiteach

• Mód Rialaithe: 485 Cumarsáid

• Meaisín Meaisín: 300kg

• Toisí Meaisín (L. W H): 800 750 2000mm

• Toisí gineadóra (l W H): 380 285 100mm

Príomhghnéithe:

1. Comhlacht dísle domhantarraingthe le meaisínithe CNC le haghaidh cruinneas ard.

2. Baineann príomh -chomhpháirteanna úsáid as páirteanna allmhairithe le haghaidh aschur cumhachtach agus cobhsaí.

3. Ceithre scriúnna leibhéalta le haghaidh coigeartuithe tapa agus éifeachtúla múnla.

4. Spás oibre inchoigeartaithe do mhéideanna éagsúla táirgí.

5. Meicníocht tosaithe dé-chnaipe le haghaidh sábháilteachta feabhsaithe.

6. Deartha le haghaidh táthú, fusing, seamadh, spot táthú, gearradh, agus leabú miotail ábhar teirmeaplaisteach, comhpháirteanna plaisteacha, agus fabraicí neamhfhite.

Iarratais:

Úsáidtear é le haghaidh limistéir táthúcháin níos mó, amhail dromchlaí 10cm ar leithead, a dteastaíonn cumhacht 4200W uathu. Cé go bhfeidhmíonn an dá mhúnla ag 15kHz, soláthraíonn cumhacht níos airde an mheaisín seo fórsa tionchair ultrasonaic níos mó. Tá sé oiriúnach le haghaidh míreanna táthúcháin cosúil le tráidirí torthaí, scuab fiacla leictreacha, agus cupáin uisce plaisteacha.

Príomh -chomhpháirteanna meaisín agus coigeartuithe

• Fráma socraithe an mhúnla íochtair: Cinntíonn sé suíomh agus leibhéalú cuí an mhúnla íochtair. Nuair a choigeartaítear iad, tá na scriúnna daingnithe chun gluaiseacht a chosc.

• Tosaigh lasc: Tar éis na hullmhúcháin go léir a bheith críochnaithe, cuirtear an táirge idir na múnlaí uachtaracha agus íochtaracha. Cinntíonn an mheicníocht tosaithe cnaipe dé-láimhe sábháilteacht trí cheangal ar an dá lámh táthú nó gearradh a ghníomhachtú.

• Cnaipe stad éigeandála: A úsáidtear i gcásanna éigeandála, amhail socrúchán táirgí míchuí nó cásanna gan choinne. Ardóidh an cnaipe seo an múnla uachtarach láithreach.

• Roth láimhe láimhe: Coigeartaíonn sé an fad idir na múnlaí uachtaracha agus na múnlaí íochtaracha bunaithe ar riachtanais éagsúla táirge.

• Scriúnna leibhéalta: A úsáidtear chun eitleán an chinn táthúcháin a choigeartú. Ba chóir na múnlaí uachtaracha agus íochtaracha a thabhairt i dteagmháil ar dtús sula ndéantar na scriúnna leibhéalta a mhionchoigeartú le haghaidh na dtorthaí táthúcháin is fearr.

An meaisín táthú ceart a roghnú d’iarratais éagsúla

• Táthú beagmhéide (e.e., ≤4cm)

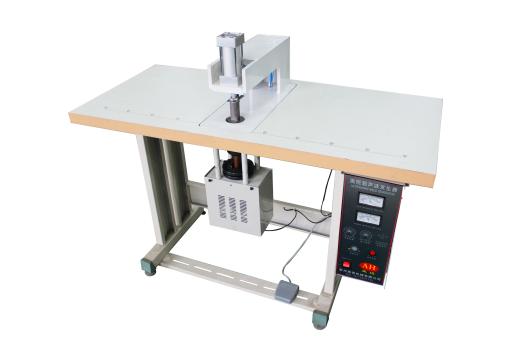

  An AH-50 Welder Spot Ultrasonaic (méid iarbhír 54mm) Úsáidtear é go ginearálta le haghaidh málaí fabraice neamhfhite, táthú velcro, nó táirgí táthúcháin laistigh de 4cm i méid. Cé go bhfuil an ceann táthúcháin 54mm, tá an limistéar táthú éifeachtach teoranta do 4cm mar gheall ar an aschur cumhachta riachtanach. Braitheann an cumas táthúcháin freisin ar an tiús ábhair.

• Táthú meánmhéide (4cm-7cm)
  Nuair a bhíonn leithead an táirge idir 4cm agus 7cm, a Meaisín táthú 100 pointe ag teastáil. Tacaíonn an tsamhail seo le dromchlaí táthúcháin cruinn agus cearnógach laistigh den raon seo.

• Táthú mórmhéide (≥9cm)
  Má sháraíonn an méid táthúcháin 9cm, a Meaisín táthú 153 pointe ag teastáil. Mar sin féin, níor cheart go mbeadh an leithead táthúcháin níos mó ná 1.5cm, agus níor chóir go mbeadh an fad níos mó ná 13.5cm. Tá an teorannú seo ann toisc go bhfuil an ceann táthúcháin féin 2cm ar leithead, agus go mbeadh sé deacair múnla níos leithne a mhionchoigeartú go haonfhoirmeach.

Is é an chúis nach féidir leis an fad táthú a bheith níos mó ná 13.5cm ná suíomh an tsorcóra sa lár. Cé go soláthraíonn daingneáin taobh-suite cobhsaíocht, ní choisceann siad ach mion-ailíniú seachas cur le dáileadh fórsa.
